所属类别：闸阀

商品名称：油田专用高压平板闸阀



油田专用高压平板闸阀
产品型号：GPZ83Y
产品用途：

　　强度实验压力：1.5PN  工作温度℃：-29～120
　　密封实验压力：1.1PN  适应介质：水、石油、天然气

主要零件的材料说明：

　　零 件 名 称 材料 阀 体 铸钢WCB 阀盖、支 架 优质碳钢琴35 阀杆、阀 座 不锈钢2Cr13 阀 杆 螺 母 铸钢黄铜ZCuZn25A16Fe3Mn3 填 料 聚四气氟乙烯F4 闸 板 优质碳钢喷焊硬质合金

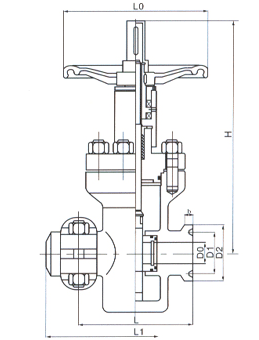

主要外形尺寸：

公称压力

（MPa）

公称通径

（MPa）

尺寸（mm）
L
L1
H
D0
D1
D2
b
L0

16

22

40
210
370
380
36
88.8
120
20
280
50
230
410
400
45
88.8
120
20
300
65
240
440
440
58
88.8
120
20
350
80
270
490
500
72
107.8
140
20
360

25

35

40
230
390
380
36
88.8
120
20
280
50
240
420
400
45
88.8
120
20
300
65
260
460
440
58
88.8
120
20
350
80
290
510
500
72
107.8
140
20
360


　　　
