玻璃管液位计

概述：

　　HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

特点：

　　●直读式仪表，读数相对比较精确。
　　●结构简单，维修方便。
　　●经久耐用。

结构原理：

　　仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
　　仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。

主要技术参数：

　　测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
　　工作压力：≤1.6MPa
　　材质：碳钢、不锈钢
　　工作温度：≤200℃
　　连接法兰标准：HGJ46-91 PN1.6 DN20突面
　　其它法兰标准如JB/T、GB、ANSI等，请用户注明。
　　伴热蒸汽压力：≤0.6MPa
　　蒸汽夹套接头：G1/2"外螺纹
　　钢球自封压力：≥0.2MPa

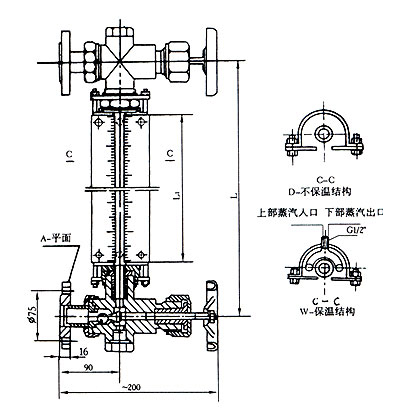

安装中心距L和标尺刻度L1的关系：

使用须知：

　　●为保证自密封作用，容器内介质压力应大于0.2MPa。
　　在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。

型号、标记标准系列：
