PZ41H耐磨排渣闸阀-上海恩光阀门有限公司

产品介绍：

PZ41H耐磨排渣闸阀

EHP41H

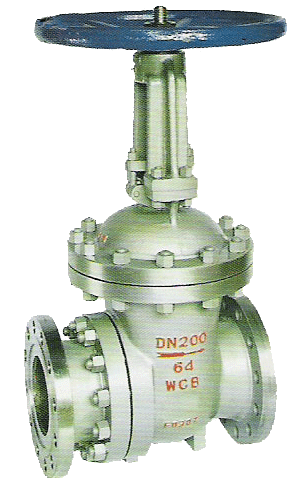

PZ41H-16C 排渣闸阀

所属类别：闸阀商品名称：

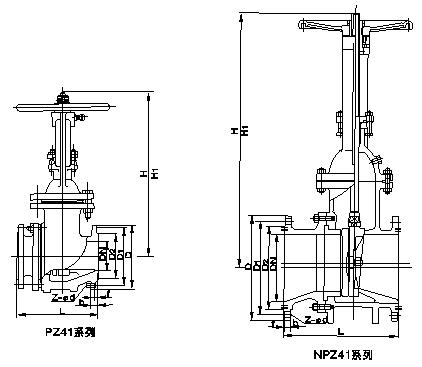

型号 Type	公称通径 DN/mm Nominal diameter	主要尺寸/mm Main dimensions
型号 Type	公称通径 DN/mm Nominal diameter	L	D	D1	D2	b	Z-?d	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 电动排渣阀尺寸同上，高度重量加电动头。 Dimensions of motor-driven valve are the same as the above with extra height	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	220	180	150	24	8-?18	685
	150	350	285	240	212	28	8-?22	790
	200	400	340	295	268	30	12-?22	885
	250	450	405	355	320	32	12-?26	1015
	300	500	460	41O	370	34	12-?26	1190
	350	550	520	470	430	38	16-?26	1350
	400	600	580	525	482	40	16-?30	1460
	500	700	715	650	585	46	20-?33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 电动尺寸同上，高度、重量外加电动装置。 Dimensions are the same as the above With extra height and Weight of the motor	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	235	190	158	24	8-?22	685
	150	350	300	250	212	30	8-?26	190
	200	400	360	31O	278	34	12-?26	885
	250	450	425	370	335	36	12-?30	1015
	300	500	485	430	390	40	16-?30	1190
	350	550	555	490	450	44	16-?33	1350
	400	600	620	550	505	48	16-?36	1460
	450	650	670	600	555	50	20-?36	1620
	500	700	730	660	615	52	20-?36	1820
PL41H-25 PL941H-25 电动尺寸同上，高度、重量外加电动装置。 Dimensions are the Same as the above With extra height and Weight of the mortor	150	400	300	250	212	30	8-?26	91O
	200	500	360	31O	278	34	12-?26	1100
	250	550	425	370	335	36	12-?30	1430
	300	650	485	430	390	40	16-?30	1558
	350	700	555	490	450	44	16-?33	1678
	400	750	620	550	505	48	16-?36	1830
	450	850	670	600	555	50	20-?36	1990
	500	900	730	660	615	52	20-?36	2160

PZ41H排渣闸阀工作温度 EHP41H-16C Working temp	≤100℃
PZ41H排渣闸阀阀体材料 EHP41H-16C Body Material	碳钢WCB Carbon steel
PZ41H排渣闸阀适用介质 EHP41H-16C Applicable Media	灰渣水混合物，渣水比≥1:15，较大类径≤50mm Mixture of Water and ash residue With a ratio of residue：Water≥1：15 and max．s
