所属类别:美标阀

商品名称:截止阀



Class 600 Globe Valve 截止阀

产品类别:美标阀系列
技术要求

设计和制造:ANSI B16.34、BS1873
结构长度:ANSI B16.10
法兰连接:ANSI B16.5
试验和验收:API 598

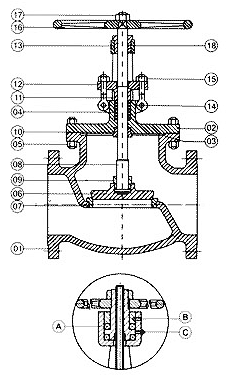

材料 Material
零件名称
材料
18
紧定螺钉
Carbon Steel
17
手轮锁紧螺钉
Carbon Steel
16
手轮
Carbon Steel
15
活节螺栓/螺母
A193 B7/A194 4,A193 B8/A194 8
14
Carbon Steel/SS
13
阀杆螺母/螺母
A439 D2/Cu-Alloy
12
填料压盖
Carbon Steel
11
填料压套
Stainless steel
10
上密封套
Stainless steel
09
卡套
CS+SS/SS/SS+STL
08
阀杆
Stainless steel
07
阀座
Carbon steel+SS/SS/SS+STL
06
阀瓣
Carbon steel+SS/SS/SS+STL

零件名称
WCB
LCB
WC6
WC9
05
螺栓螺母
A193 Gr B7/A 194 Gr2H
A320 Gr L7/A 194 Gr4
A 193 Gr B16/A194 Gr4/7
A193 Gr B16/A194 Gr 4/7
04
填料
Graphite
Graphite
Graphite
Graphite
03
垫片
Spiral Wound/Soft lron
Spiral Wound /Soft lron
Spiral Wound/SS304
Spiral Wound/SS304
02
阀盖
A216 Gr WCB
A352 Gr LCB
A217 Gr WC6
A217 Gr WC9
01
阀体
A216 Gr WCB
A352 Gr LCB
A217 Gr WC6
A217 Gr WC9

零件名称
C5
C12
CF8
CF8M
05
螺栓螺母
A193 Gr B6/A 194 Gr4/7
A193 Gr B16/A 194 Gr4/7
A193 Gr B16/A194 Gr 4/7
A193 Gr B7/A194 Gr 2H
04
填料
Graphite
Graphite
Graphite
Graphite
03
垫片
Spiral Wound/Soft lron
Spiral Wound /Soft lron
Spiral Wound/SS304
Spiral Wound/SS316
02
阀盖
A217 Gr C5
A217 Gr C12
A351 Gr CF8
A351 Gr CF8M
01
阀体
A217 Gr C5
A217 Gr C12
A351 Gr CF8
A351 Gr CF8M

Class 600
Size
inch
2
21/2
3
4
5
6
8
10
L,L1-RF,BW
mm
292
330
356
432
508
559
660
787
L2-RTJ
mm
295
333
359
435
511
562
664
791
H
mm
420
490
550
590
620
700
950
1140
K
mm
250
300
300
350
500
500
600
600
Wt
kg
39
61
76
122
210
245
447
692
