所属类别：衬胶衬氟阀门商品名称：（衬胶）堰式隔膜阀

G41J 衬胶堰式隔膜阀

产品型号：G41J

G41J（衬胶）堰式隔膜阀

详细资料:

	设计与制造：GB12239

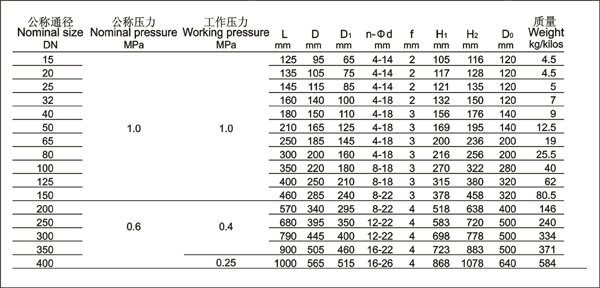

	结构长度：GB12221、JB1688
	法兰连接尺寸：GB4216、JB78

用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体

内腔表面无衬里或覆有可供选择的各种橡胶，适用

适用于不同工作温度和流体管路。

适用温度：≤85℃、≤100℃、≤120℃

≤150℃(按照衬里和隔膜材料)

材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁

阀杆：碳钢、不锈钢

手轮：铸铁

压力等级：PN（MPa）

0.6 1.0 1.6

结构特点：

隔膜阀是一种特殊形式的截断阀：

1.弹性密封的开闭件，确保没有内漏；

2.流线型的流道，使得压力损失小；

3.没有填料函，因此没有外漏；

4.阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀

5.隔膜可更换，维护费用纸；

6.衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性

衬胶衬氟阀门

系列产品目录:

Z40F46衬氟闸阀	GJ41X-10管夹阀(胶管阀)
D371F46-10聚全氟衬里蝶阀	G41F46-10聚全氟衬里隔膜阀
J41F46-16C聚全氟衬里截止阀	Q41F46-16C聚全氟衬里球阀
X43F46-10聚全氟衬里旋塞阀	J45J-6衬里直流截止阀
H44J衬氟止回阀	G41J（衬胶）堰式隔膜阀
EG641J（衬胶）气动隔膜阀	G6B41J（衬胶）气动隔膜阀
G941J（衬胶）电动隔膜阀	G45J 直流式衬胶隔膜阀
G49J（衬胶）三通隔膜阀	EG41J（衬胶）堰式隔膜阀
EG6K41J（衬胶）气动隔膜阀	H41F46-16聚全氟衬里止回阀
